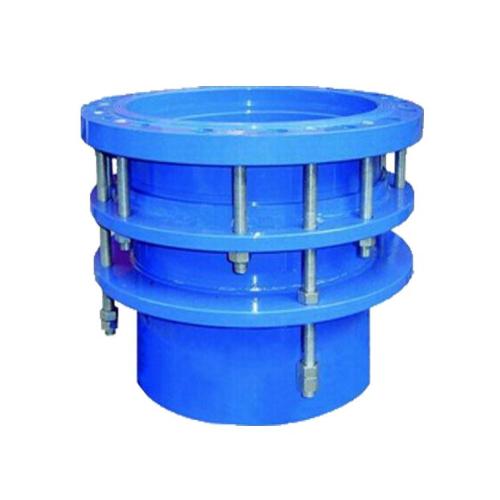

VSSJA-1型单法兰限位伸缩接头

更新时间:VSSJA-1型单法兰限位伸缩接头

已被浏览:

详细介绍

VSSJA-1型单法兰松套限位伸缩接头产品介绍:

VSSJA-1型单法兰限位伸缩接头是在松套伸缩接头原有性能的基础上增设限位装置,在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量就起到限位,确保管道的安全运行,单法兰限位伸缩接头特别适用于振动或有一定斜度及拐弯的管路中的连接。

VSSJA-1型单法兰松套限位伸缩接头安装简要说明:

      VSSJA-1型单法兰松套限位伸缩接头适用于一边与法兰连接,一边与管道焊接,单法兰松套限位伸缩接头在安装时调整产品两端与管道或法兰的安装长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。材料表

序号

名称

数量

材料

1

本体

1

QT400-15、Q235A、ZG230-450、20

2

密封圈

1

NBR

3

压盖

1

QT400-15、Q235A、ZG230-450、20

4

限位短管法兰

1

Q235A、20、16Mn

5

螺母

4n

Q235A、20、1Cr18Ni9Ti

6

长螺柱

n

Q235A、35、1Cr18Ni9Ti

7

螺柱

n

Q235A、35、1Cr18Ni9Ti

技术参数

称通径DN管子外径DW法兰连接尺寸密封面d总长L最大伸缩量δ
法兰外径D螺栓中心圆直径K螺栓孔直径do螺栓
n/个Th
6576160130144M1210834025
808919017018M16124
100108210170144
1148
125133240200174
140
150159265225199
168
200219320280254
25027337533512309
30032544039522M2036335032.5
350377490445413
40042654049516463
450480595550518
50053064560020568
60063075570526M24667
70072086081024772
80082097592030M2787859065
90092010751020978
1000102011751120281078
12001220140513403332M301295
14001420163015603636M331510
16001620183017, 60,401710
18001820204519703944M361918
20002020226521804248M392125
2200222024752390522335
2400242026852600562545
