DQSW2气动双位蝶阀

更新时间:DQSW2气动双位蝶阀

已被浏览:

详细介绍

台车炉气动双位蝶阀DQSW2 气动双位蝶阀DQSW2 气动蝶阀 气动双位蝶阀 高温蝶阀

气动双位蝶阀DQSW2 工业炉气动蝶阀 气动通风蝶阀 气动高温蝶阀 气动超高温蝶阀

台车炉气动双位蝶阀DQSW2 产品说明

台车炉气动双位蝶阀DQSW2气动双位蝶阀是采用活塞式执行机构实现阀门开关及开度大小,适用于冶金、石油、化工及锅炉行业,在工业炉燃烧系统作为控制风量大小实现多种加热工况自动控制的执行机构。在水平地 面即可使用。主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各 种机械零件热处理之用。 本系列电炉外壳有钢板和型钢焊接而成,炉体底部与台车轻轨连为一体,用户不需要基础安装,只须放于平 整的水泥地面即可使用。
炉衬采用全纤维结构,相对砖式炉膛节能60%左右,采用优质长纤维刺毯为原料,使用专用设备制成 300×300×300的规格,并在加工过程留有一定的压缩量,以保证模块在砌筑完毕后,每块陶瓷纤维块在不同方 向膨胀,使模块之间互挤成无间隙的整体,达到完好蓄热效果,而且该产品施工方便快捷,均能直接固定于炉壳 钢板的不锈钢锚圆钉上。与其它产品相比优点为低导热,低热容量,优良的腐蚀性能,优良的热稳定性及热抗震 性、绝热性,并且锚固件设置于炉体冷面,提高了纤维的耐高温强度。气动双位调节流量蝶阀尤其适用大口径、大流量、低压差的场合,它不仅具有常规气动蝶阀的优点,而且还有以下独有的特点:
1、  阀门开度可在0—35°、35°—90°两段范围内分别任意可调,两段开度互不干涉,且调节简便,显示直观。
2、  阀门定位精度高,重复性好,而且不受气源压力波动的影响,控制气源压力可在规定范围内任意选择。
3、与气动薄膜蝶阀相比,本阀还具有控制系统简单,配套件少,且结构紧凑、重量轻等特点,故整套系统价格便宜,是作为替代气动薄膜蝶阀理想执行器。

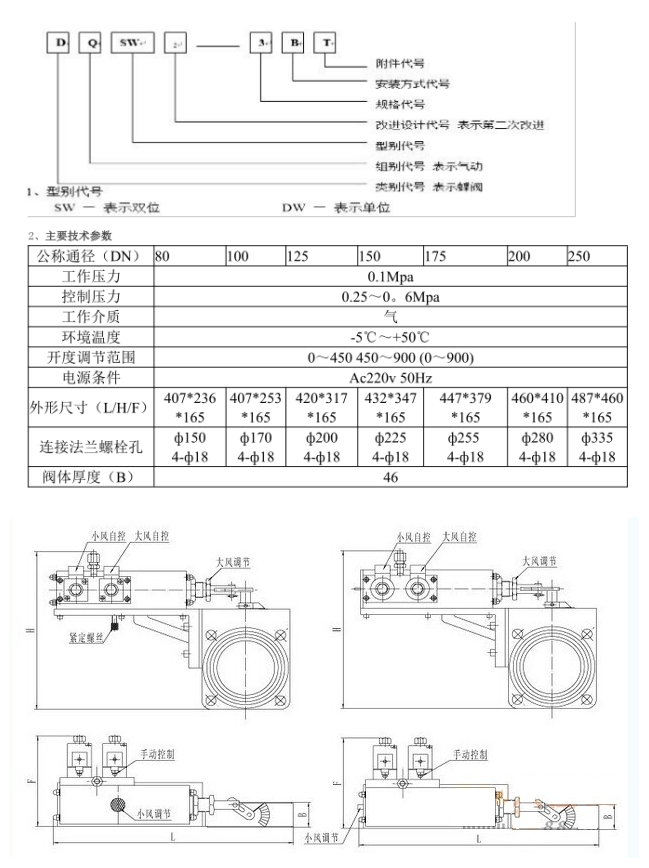

台车炉气动双位蝶阀DQSW2DQSW2气动双位蝶阀结构及原理

    气动双位蝶阀由气动执行机构和蝶阀两部分组成。
        气动执行机构由单作用气缸和先导电磁阀组成。由先导电磁阀控制,以实现阀门的开关。在气缸内设有一套活塞限位调节机构用来调节活塞的行程,从而实现阀门开度的可调。
     蝶阀由阀体、阀板、转轴、连杆等组成,它将活塞杆的行程位置转换成阀板的开度。并由指针式显示装置直接读出实际开度数值。
     在阀体与气缸支架的连接处设置有隔热层,以降低对气缸的传热。
