无导流孔平板闸阀KZ43WF-40C

更新时间:无导流孔平板闸阀KZ43WF-40C

已被浏览:

详细介绍

平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,平板闸阀用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

平板闸阀的特点:
1.平板闸阀阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.平板闸阀阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命最长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

平板闸阀执行标准:
设计规范结构长度连接法兰试验与检验压力-温度产品标识
JB/T5298JB/T5298JB/79JB/T5298GB9131GB/T12220
API6DAPI6DANSI6.5API6DANSI B16.34MSS SP-25
平板闸阀产口性能规
设计等级常温下试验压力(MPa)适用温度℃适用介质
壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型
公称压力PN(MPa)1.62.41.761.760.6-29~50-45~21-2~121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅级Lb1503.02.22.20.6
3007.75.65.60.6
平板闸阀主要零部件材料:
阀门/阀盖WCBWC6A352-LCBA351-CF8M
闸板2Cr13+ENP20CrMoV+STLANSO410+ENPANSI316+ENP
阀杆2Cr132Cr13A182-A6aA182-A316S
阀座25+PTFE20CrMoV+STLA105+PTFEA182-F316+PTFE
填料NBR/FPM柔性石墨/Flexible Graphite聚四氟乙烯/PTFE+FPM
垫片-
螺栓3535CrMoA193-B7MA193-B8
适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类

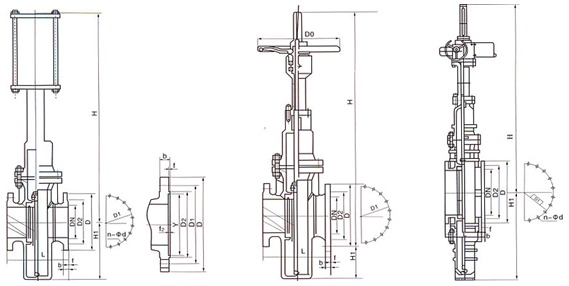

平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa:
1.6MPaDNLDD1D2DofbHH1n-Φd
凸面法法
RF
(K)Z43WF6C
(K)Z543WF6C
(K)Z643WF6C
(K)Z943WF6C
50178160125100250316584804-Φ18
65190180145120250318634954-Φ18
802031951601352503206881008-Φ18
1002292151811553003208631148-Φ18
1252542452101853503229401328-Φ18
15026728024021035032410301508-Φ23
200292335295265350326127716812-Φ23
250330405355320400330149120312-Φ25
300356460410375450430170123712-Φ25
350381520470435500434187526516-Φ30
400406580525485305436218030016-Φ30
450432640585545305440244032520-Φ34
500457705650608305444286036020-Φ41
600508840770718305548345042520-Φ41
700610910840788305550396046024-Φ41
8006601020950898305552455051224-Φ41
90071111201050998250554525056528-Φ48
1000811125011701110250556587063028-Φ18
2.5MPa50178160125100250320584804-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
65190180145120300322634958-Φ18
802031951601353503223881008-Φ18
1002292301901603503248631148-Φ23
125254270220188,3503

28

9401328-Φ25
15026730025021840033010301508-Φ25
200292360310278450334127716812-Φ25
250330425370332500336149120312-Φ30
300356485430390305440170123716-Φ30
350381550490448305444187526516-Φ34
400406610550505305448218030016-Φ34
450432660600555305450244032520-Φ34
500457730660610305452286036020-Φ41
600508840770718305556345042520-Φ41
700610955875815305560396046024-Φ48
8006601070990930305564455051224-Φ48
900711118010901025-566525059528-Φ54
1000811130512101140-568587066028-Φ48
